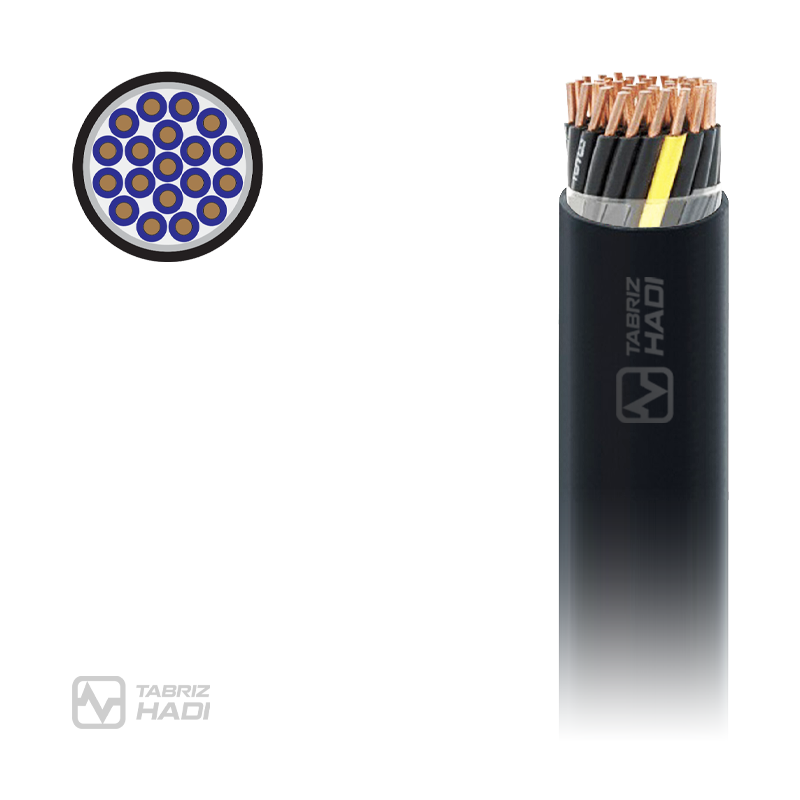

کابل کنترل 0.6/1kv با هادی مسی و عایق PVC روکش دار

این کابل برای استفاده در سیستم کنترل از راه دور تا 1000 ولت در نیروگاه و پست های قدرت طراحی شده است.

Standard: IEC 60502-1 & ISIRI 3569-1
  H1VV-U

دانلود کاتالوگ کابل های کنترل

شناسه محصول: CC-001 دسته: برچسب: , , , , , ,

کابل کنترل ۰.۶/1kv تبریز هادی با هادی مسی و عایق PVC روکش دار

این کابل برای استفاده در سیستم کنترل از راه دور تا ۱۰۰۰ ولت در نیروگاه و پست های قدرت طراحی شده است.

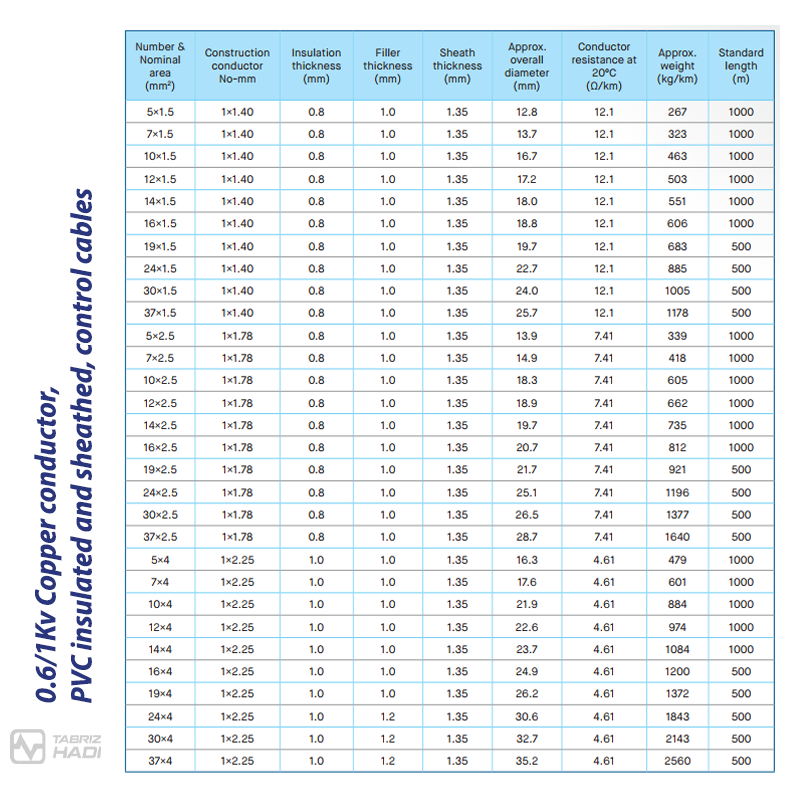

جدول مشخصات کابل:

Number & Nominal area (mm۲) Construction conductor No-mm Insulation thickness (mm) Filler thickness (mm) Sheath thickness (mm) Approx. overall diameter (mm) Conductor resistance at 20ºC(Ω/km) Approx. weight (kg/km) Standard length (m)
۵×۱.۵ ۱×۱.۴۰ ۰.۸ ۱.۰ ۱.۳۵ ۱۲.۸ ۱۲.۱ ۲۶۷ ۱۰۰۰
۷×۱.۵ ۱×۱.۴۰ ۰.۸ ۱.۰ ۱.۳۵ ۱۳.۷ ۱۲.۱ ۳۲۳ ۱۰۰۰
۱۰×۱.۵ ۱×۱.۴۰ ۰.۸ ۱.۰ ۱.۳۵ ۱۶.۷ ۱۲.۱ ۴۶۳ ۱۰۰۰
۱۲×۱.۵ ۱×۱.۴۰ ۰.۸ ۱.۰ ۱.۳۵ ۱۷.۲ ۱۲.۱ ۵۰۳ ۱۰۰۰
۱۴×۱.۵ ۱×۱.۴۰ ۰.۸ ۱.۰ ۱.۳۵ ۱۸.۰ ۱۲.۱ ۵۵۱ ۱۰۰۰
۱۶×۱.۵ ۱×۱.۴۰ ۰.۸ ۱.۰ ۱.۳۵ ۱۸.۸ ۱۲.۱ ۶۰۶ ۱۰۰۰
۱۹×۱.۵ ۱×۱.۴۰ ۰.۸ ۱.۰ ۱.۳۵ ۱۹.۷ ۱۲.۱ ۶۸۳ ۵۰۰
۲۴×۱.۵ ۱×۱.۴۰ ۰.۸ ۱.۰ ۱.۳۵ ۲۲.۷ ۱۲.۱ ۸۸۵ ۵۰۰
۳۰×۱.۵ ۱×۱.۴۰ ۰.۸ ۱.۰ ۱.۳۵ ۲۴.۰ ۱۲.۱ ۱۰۰۵ ۵۰۰
۳۷×۱.۵ ۱×۱.۴۰ ۰.۸ ۱.۰ ۱.۳۵ ۲۵.۷ ۱۲.۱ ۱۱۷۸ ۵۰۰
۵×۲.۵ ۱×۱.۷۸ ۰.۸ ۱.۰ ۱.۳۵ ۱۳.۹ ۷.۴۱ ۳۳۹ ۱۰۰۰
۷×۲.۵ ۱×۱.۷۸ ۰.۸ ۱.۰ ۱.۳۵ ۱۴.۹ ۷.۴۱ ۴۱۸ ۱۰۰۰
۱۰×۲.۵ ۱×۱.۷۸ ۰.۸ ۱.۰ ۱.۳۵ ۱۸.۳ ۷.۴۱ ۶۰۵ ۱۰۰۰
۱۲×۲.۵ ۱×۱.۷۸ ۰.۸ ۱.۰ ۱.۳۵ ۱۸.۹ ۷.۴۱ ۶۶۲ ۱۰۰۰
۱۴×۲.۵ ۱×۱.۷۸ ۰.۸ ۱.۰ ۱.۳۵ ۱۹.۷ ۷.۴۱ ۷۳۵ ۱۰۰۰
۱۶×۲.۵ ۱×۱.۷۸ ۰.۸ ۱.۰ ۱.۳۵ ۲۰.۷ ۷.۴۱ ۸۱۲ ۱۰۰۰
۱۹×۲.۵ ۱×۱.۷۸ ۰.۸ ۱.۰ ۱.۳۵ ۲۱.۷ ۷.۴۱ ۹۲۱ ۵۰۰
۲۴×۲.۵ ۱×۱.۷۸ ۰.۸ ۱.۰ ۱.۳۵ ۲۵.۱ ۷.۴۱ ۱۱۹۶ ۵۰۰
۳۰×۲.۵ ۱×۱.۷۸ ۰.۸ ۱.۰ ۱.۳۵ ۲۶.۵ ۷.۴۱ ۱۳۷۷ ۵۰۰
۳۷×۲.۵ ۱×۱.۷۸ ۰.۸ ۱.۰ ۱.۳۵ ۲۸.۷ ۷.۴۱ ۱۶۴۰ ۵۰۰
۵×۴ ۱×۲.۲۵ ۱.۰ ۱.۰ ۱.۳۵ ۱۶.۳ ۴.۶۱ ۴۷۹ ۱۰۰۰
۷×۴ ۱×۲.۲۵ ۱.۰ ۱.۰ ۱.۳۵ ۱۷.۶ ۴.۶۱ ۶۰۱ ۱۰۰۰
۱۰×۴ ۱×۲.۲۵ ۱.۰ ۱.۰ ۱.۳۵ ۲۱.۹ ۴.۶۱ ۸۸۴ ۱۰۰۰
۱۲×۴ ۱×۲.۲۵ ۱.۰ ۱.۰ ۱.۳۵ ۲۲.۶ ۴.۶۱ ۹۷۴ ۱۰۰۰
۱۴×۴ ۱×۲.۲۵ ۱.۰ ۱.۰ ۱.۳۵ ۲۳.۷ ۴.۶۱ ۱۰۸۴ ۱۰۰۰
۱۶×۴ ۱×۲.۲۵ ۱.۰ ۱.۰ ۱.۳۵ ۲۴.۹ ۴.۶۱ ۱۲۰۰ ۵۰۰
۱۹×۴ ۱×۲.۲۵ ۱.۰ ۱.۰ ۱.۳۵ ۲۶.۲ ۴.۶۱ ۱۳۷۲ ۵۰۰
۲۴×۴ ۱×۲.۲۵ ۱.۰ ۱.۲ ۱.۳۵ ۳۰.۶ ۴.۶۱ ۱۸۴۳ ۵۰۰
۳۰×۴ ۱×۲.۲۵ ۱.۰ ۱.۲ ۱.۳۵ ۳۲.۷ ۴.۶۱ ۲۱۴۳ ۵۰۰
۳۷×۴ ۱×۲.۲۵ ۱.۰ ۱.۲ ۱.۳۵ ۳۵.۲ ۴.۶۱ ۲۵۶۰ ۵۰۰



مشخصات

رنگ روکش

مشکی
جنس هادی

مسی
ولتاژ

0.6/1KV
ولتاژ تست

3.5KV/5min
