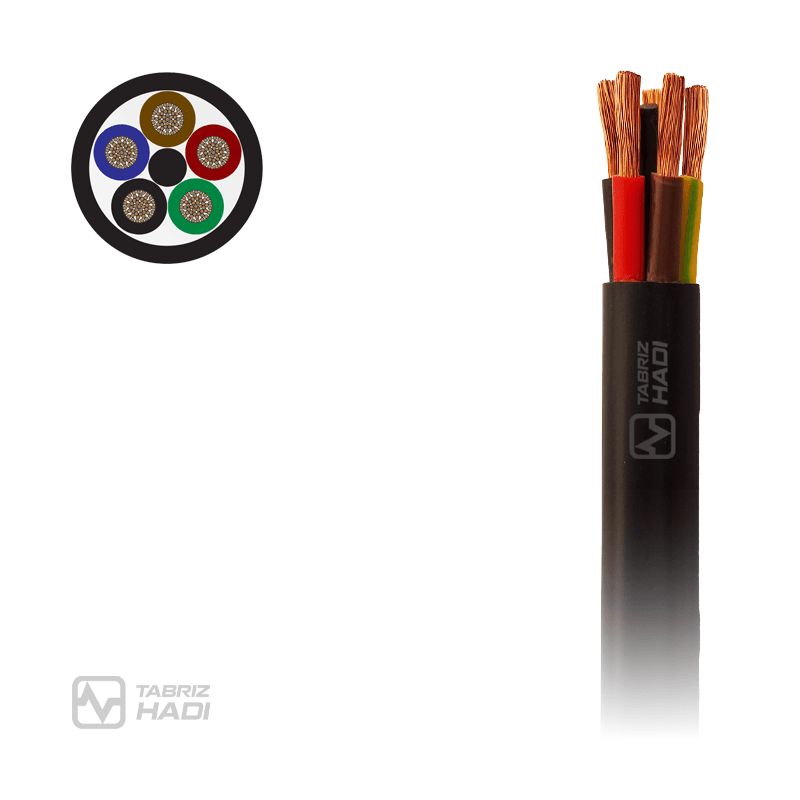

کابل افشان چند رشته 300/500V با هادی مسی و عایق PVC روکش دار

برای خط توزیع داخلی یا سیم کشی دستگاه های الکتریکی تا درجه 500 ولت استفاده می شود.

Standard: IEC 60227 & ISIRI 607-5
H05VV-F

دانلود کاتالوگ کابل های افشان

کابل افشان چند رشته 300/500V تبریز هادی با هادی مسی و عایق PVC روکش دار

برای خط توزیع داخلی یا سیم کشی دستگاه های الکتریکی تا درجه 500 ولت استفاده می شود.

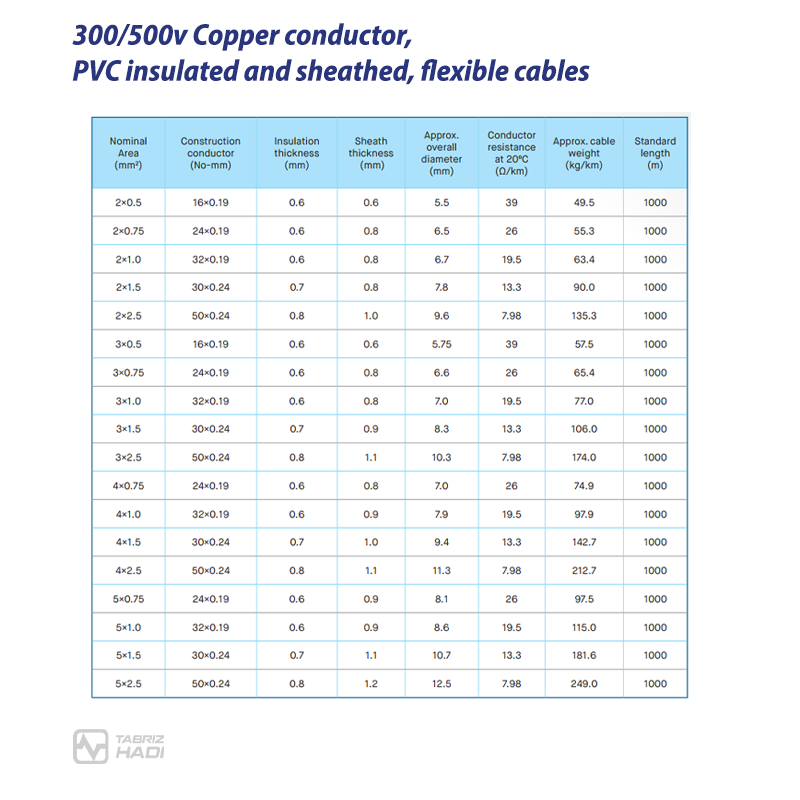

جدول مشخصات کابل:

Nominal Area (mm2) Construction conductor (No-mm) Insulation thickness (mm) Sheath thickness(mm) Approx. overall diameter (mm) Conductor resistance at 20ºC (Ω/km) Approx. cable weight (kg/km) Standard length (m)
2×0.5 16×0.19 0.6 0.6 5.5 39 49.5 1000
2×0.75 24×0.19 0.6 0.8 6.5 26 55.3 1000
2×1.0 32×0.19 0.6 0.8 6.7 19.5 63.4 1000
2×1.5 30×0.24 0.7 0.8 7.8 13.3 90.0 1000
2×2.5 50×0.24 0.8 1.0 9.6 7.98 135.3 1000
3×0.5 16×0.19 0.6 0.6 5.75 39 57.5 1000
3×0.75 24×0.19 0.6 0.8 6.6 26 65.4 1000
3×1.0 32×0.19 0.6 0.8 7.0 19.5 77.0 1000
3×1.5 30×0.24 0.7 0.9 8.3 13.3 106.0 1000
3×2.5 50×0.24 0.8 1.1 10.3 7.98 174.0 1000
4×0.75 24×0.19 0.6 0.8 7.0 26 74.9 1000
4×1.0 32×0.19 0.6 0.9 7.9 19.5 97.9 1000
4×1.5 30×0.24 0.7 1.0 9.4 13.3 142.7 1000
4×2.5 50×0.24 0.8 1.1 11.3 7.98 212.7 1000
5×0.75 24×0.19 0.6 0.9 8.1 26 97.5 1000
5×1.0 32×0.19 0.6 0.9 8.6 19.5 115.0 1000
5×1.5 30×0.24 0.7 1.1 10.7 13.3 181.6 1000
5×2.5 50×0.24 0.8 1.2 12.5 7.98 249.0 1000



مشخصات

رنگ روکش

مشکی

ولتاژ

300/500v

ولتاژ تست

2kv/5min

جنس هادی

مسی
