کابل هم محور یا کواکسیال

این نوع کابل ها کانال انتقال مناسبی برای ارسال سیگنال های الکتریکی فرکانس بالا هستند و برای کاربردهای مختلفی مانند سیستم های فرستنده و گیرنده، کامپیوتر و دوربین های مدار بسته استفاده می شوند.

Standard: JIS C-3501 & MIL-C-17

دانلود کاتالوگ کابل های هم محور تبریز هادی

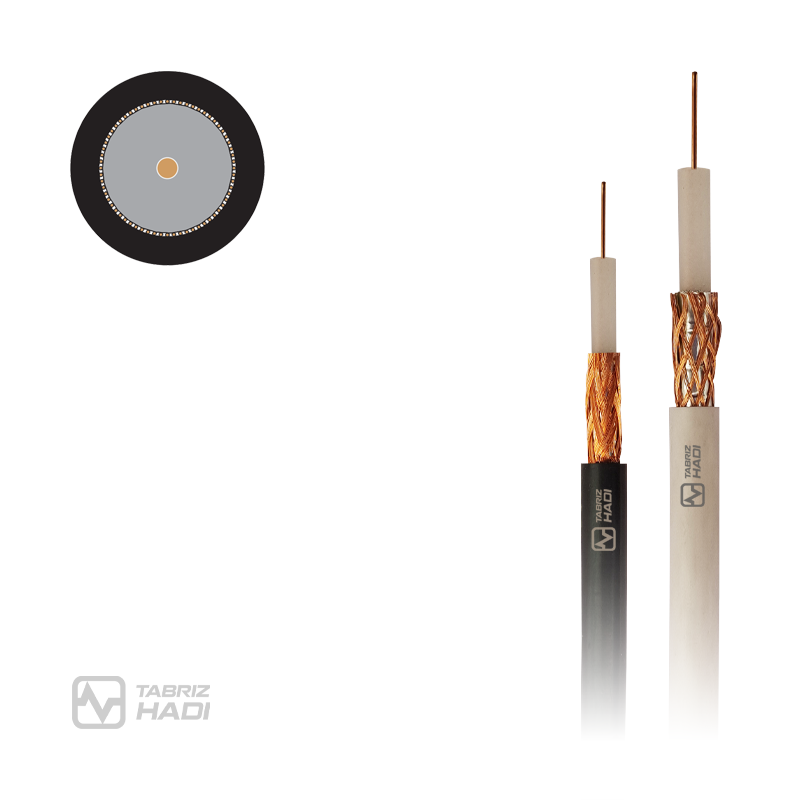

کابل هم محور تبریز هادی با هادی مسی و مس قلع اندود با عایق فومی PE و روکش فویل آلومینیومی و بافت سیم مسی با روکش PVC

این نوع کابل ها کانال انتقال مناسبی برای ارسال سیگنال های الکتریکی فرکانس بالا هستند و برای کاربردهای مختلفی مانند سیستم های فرستنده و گیرنده، کامپیوتر و دوربین های مدار بسته استفاده می شوند.

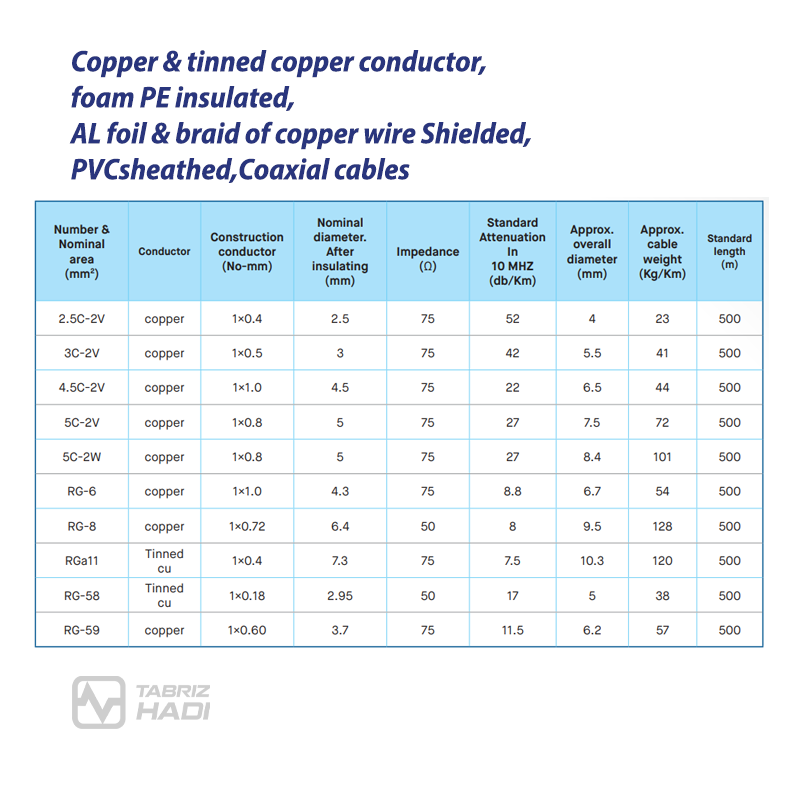

جدول مشخصات کابل:

Impedance: 50Ω & 75 Ω

Number & Nominal area (mm2) Conductor Construction conductor (No-mm) Nominal diameter. After insulating (mm) Impedance () Standard Attenuation In10 MHZ (db/Km) Approx. overall diameter (mm) Approx. cable weight (Kg/Km) Standard length (m)
2.5C-2V copper 1×0.4 2.5 75 52 4 23 500
3C-2V copper 1×0.5 3 75 42 5.5 41 500
4.5C-2V copper 1×1.0 4.5 75 22 6.5 44 500
5C-2V copper 1×0.8 5 75 27 7.5 72 500
5C-2W copper 1×0.8 5 75 27 8.4 101 500
RG-6 copper 1×1.0 4.3 75 8.8 6.7 54 500
RG-8 copper 1×0.72 6.4 50 8 9.5 128 500
RGa11 Tinned cu 1×0.4 7.3 75 7.5 10.3 120 500
RG-58 Tinned cu 1×0.18 2.95 50 17 5 38 500
RG-59 copper 1×0.60 3.7 75 11.5 6.2 57 500

مشخصات

سایز (mm^2)

RG-59, RG-6, RG-8, RGa11, RG-58, 2.5C-2V, 3C-2V, 4.5C-2V, 5C-2V, 5C-2W

جنس هادی

مس قلع اندود, مسی

رنگ روکش

سفید, مشکی

جنس عایق

PVC
