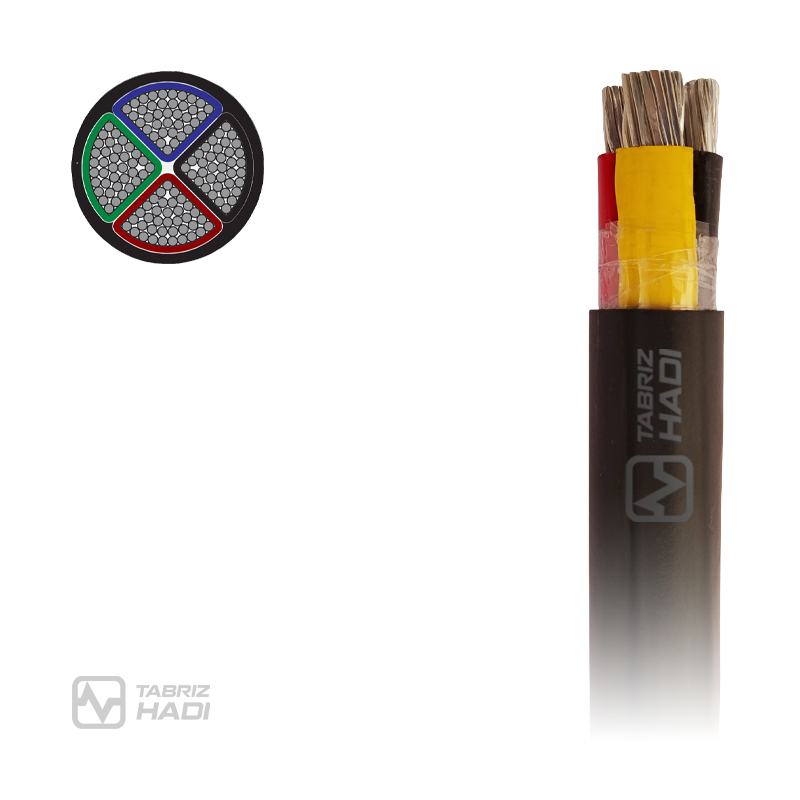

کابل قدرت چند رشته سکتور ۰.۶/1KV تبریز هادی با هادی آلومینیومی و عایق PVC روکش دار
برای روشنایی و برق در خطوط توزیع مسکونی، تجاری و صنعتی استفاده می شود.

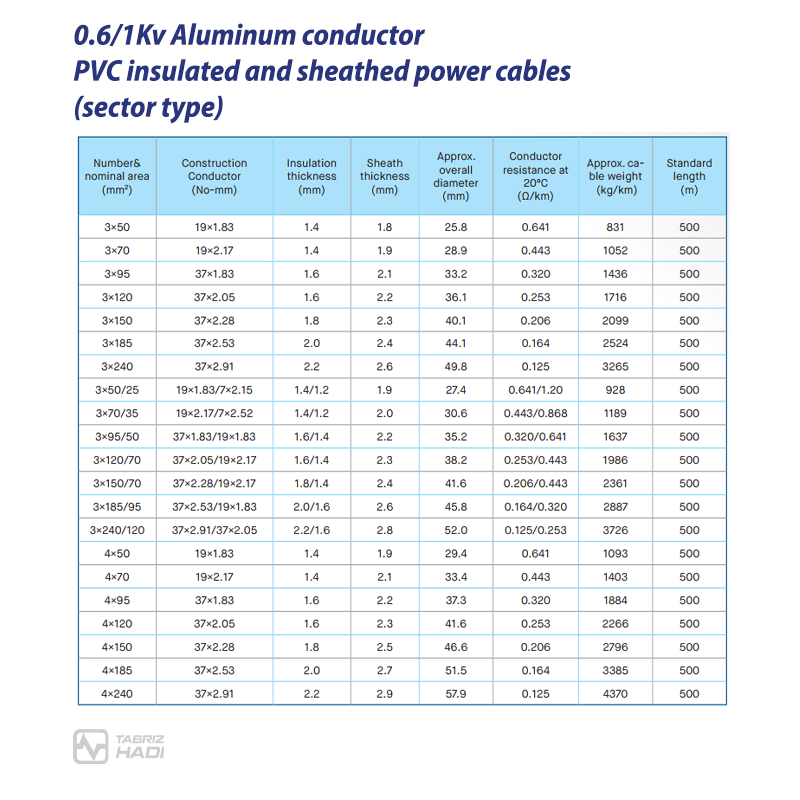

جدول مشخصات کابل:
| Number& nominal area (mm۲) | Construction Conductor (No-mm) | Insulation thickness (mm) | Sheath thickness (mm) | Approx. overall diameter (mm) | Conductor resistance at 20ºC(Ω/km) | Approx. cable weight (kg/km) | Standard length (m) |
| ۳×۵۰ | ۱۹×۱.۸۳ | ۱.۴ | ۱.۸ | ۲۵.۸ | ۰.۶۴۱ | ۸۳۱ | ۵۰۰ |
| ۳×۷۰ | ۱۹×۲.۱۷ | ۱.۴ | ۱.۹ | ۲۸.۹ | ۰.۴۴۳ | ۱۰۵۲ | ۵۰۰ |
| ۳×۹۵ | ۳۷×۱.۸۳ | ۱.۶ | ۲.۱ | ۳۳.۲ | ۰.۳۲۰ | ۱۴۳۶ | ۵۰۰ |
| ۳×۱۲۰ | ۳۷×۲.۰۵ | ۱.۶ | ۲.۲ | ۳۶.۱ | ۰.۲۵۳ | ۱۷۱۶ | ۵۰۰ |
| ۳×۱۵۰ | ۳۷×۲.۲۸ | ۱.۸ | ۲.۳ | ۴۰.۱ | ۰.۲۰۶ | ۲۰۹۹ | ۵۰۰ |
| ۳×۱۸۵ | ۳۷×۲.۵۳ | ۲.۰ | ۲.۴ | ۴۴.۱ | ۰.۱۶۴ | ۲۵۲۴ | ۵۰۰ |
| ۳×۲۴۰ | ۳۷×۲.۹۱ | ۲.۲ | ۲.۶ | ۴۹.۸ | ۰.۱۲۵ | ۳۲۶۵ | ۵۰۰ |
| ۳×۵۰/۲۵ | ۱۹×۱.۸۳/۷×۲.۱۵ | ۱.۴/۱.۲ | ۱.۹ | ۲۷.۴ | ۰.۶۴۱/۱.۲۰ | ۹۲۸ | ۵۰۰ |
| ۳×۷۰/۳۵ | ۱۹×۲.۱۷/۷×۲.۵۲ | ۱.۴/۱.۲ | ۲.۰ | ۳۰.۶ | ۰.۴۴۳/۰.۸۶۸ | ۱۱۸۹ | ۵۰۰ |
| ۳×۹۵/۵۰ | ۳۷×۱.۸۳/۱۹×۱.۸۳ | ۱.۶/۱.۴ | ۲.۲ | ۳۵.۲ | ۰.۳۲۰/۰.۶۴۱ | ۱۶۳۷ | ۵۰۰ |
| ۳×۱۲۰/۷۰ | ۳۷×۲.۰۵/۱۹×۲.۱۷ | ۱.۶/۱.۴ | ۲.۳ | ۳۸.۲ | ۰.۲۵۳/۰.۴۴۳ | ۱۹۸۶ | ۵۰۰ |
| ۳×۱۵۰/۷۰ | ۳۷×۲.۲۸/۱۹×۲.۱۷ | ۱.۸/۱.۴ | ۲.۴ | ۴۱.۶ | ۰.۲۰۶/۰.۴۴۳ | ۲۳۶۱ | ۵۰۰ |
| ۳×۱۸۵/۹۵ | ۳۷×۲.۵۳/۱۹×۱.۸۳ | ۲.۰/۱.۶ | ۲.۶ | ۴۵.۸ | ۰.۱۶۴/۰.۳۲۰ | ۲۸۸۷ | ۵۰۰ |
| ۳×۲۴۰/۱۲۰ | ۳۷×۲.۹۱/۳۷×۲.۰۵ | ۲.۲/۱.۶ | ۲.۸ | ۵۲.۰ | ۰.۱۲۵/۰.۲۵۳ | ۳۷۲۶ | ۵۰۰ |
| ۴×۵۰ | ۱۹×۱.۸۳ | ۱.۴ | ۱.۹ | ۲۹.۴ | ۰.۶۴۱ | ۱۰۹۳ | ۵۰۰ |
| ۴×۷۰ | ۱۹×۲.۱۷ | ۱.۴ | ۲.۱ | ۳۳.۴ | ۰.۴۴۳ | ۱۴۰۳ | ۵۰۰ |
| ۴×۹۵ | ۳۷×۱.۸۳ | ۱.۶ | ۲.۲ | ۳۷.۳ | ۰.۳۲۰ | ۱۸۸۴ | ۵۰۰ |
| ۴×۱۲۰ | ۳۷×۲.۰۵ | ۱.۶ | ۲.۳ | ۴۱.۶ | ۰.۲۵۳ | ۲۲۶۶ | ۵۰۰ |
| ۴×۱۵۰ | ۳۷×۲.۲۸ | ۱.۸ | ۲.۵ | ۴۶.۶ | ۰.۲۰۶ | ۲۷۹۶ | ۵۰۰ |
| ۴×۱۸۵ | ۳۷×۲.۵۳ | ۲.۰ | ۲.۷ | ۵۱.۵ | ۰.۱۶۴ | ۳۳۸۵ | ۵۰۰ |
| ۴×۲۴۰ | ۳۷×۲.۹۱ | ۲.۲ | ۲.۹ | ۵۷.۹ | ۰.۱۲۵ | ۴۳۷۰ | ۵۰۰ |
