هادی هوایی یا سیم هوایی آلومینیومی (AAC)

این سیم در دهانه های نسبتاً کوتاه، به ویژه خطوط توزیع فشار ضعیف و متوسط استفاده می شود.

Standard: EN 50182 & DIN 48201

دانلود کاتالوگ هادی های هوایی تبریز هادی

هادی هوایی یا سیم هوایی آلومینیومی (AAC) تبریز هادی

این سیم در دهانه های نسبتاً کوتاه، به ویژه خطوط توزیع فشار ضعیف و متوسط استفاده می شود.

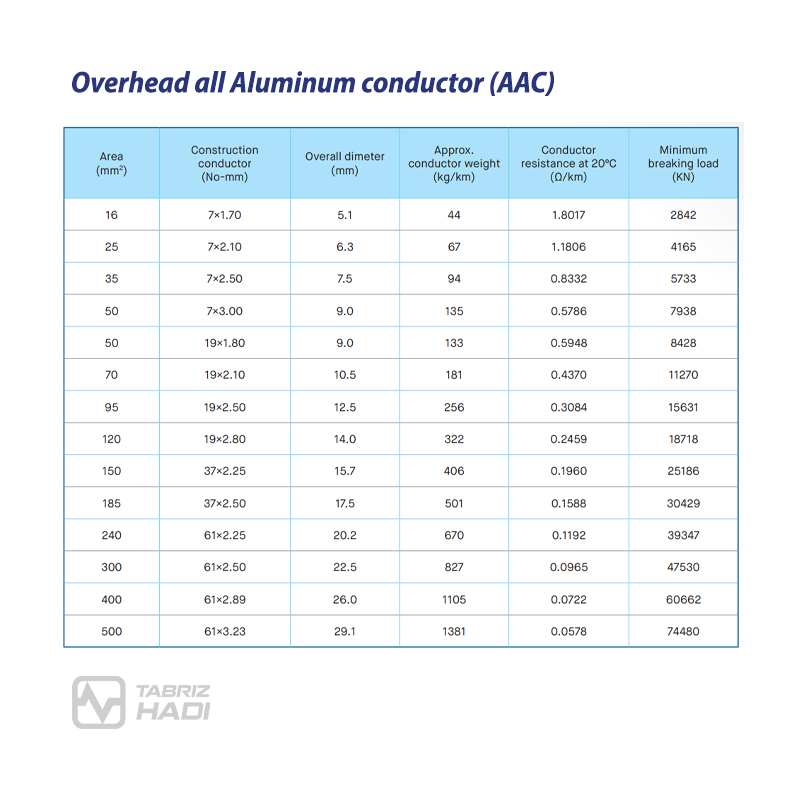

جدول مشخصات کابل:

Area (mm2) Construction conductor (No-mm) Overall dimeter (mm) Approx. conductor weight (kg/km) Conductor resistance at 20ºC (Ω/km) Minimum breaking load (KN)
16 7×1.70 5.1 44 1.8017 2842
25 7×2.10 6.3 67 1.1806 4165
35 7×2.50 7.5 94 0.8332 5733
50 7×3.00 9.0 135 0.5786 7938
50 19×1.80 9.0 133 0.5948 8428
70 19×2.10 10.5 181 0.4370 11270
95 19×2.50 12.5 256 0.3084 15631
120 19×2.80 14.0 322 0.2459 18718
150 37×2.25 15.7 406 0.1960 25186
185 37×2.50 17.5 501 0.1588 30429
240 61×2.25 20.2 670 0.1192 39347
300 61×2.50 22.5 827 0.0965 47530
400 61×2.89 26.0 1105 0.0722 60662
500 61×3.23 29.1 1381 0.0578 74480

مشخصات

سایز (mm^2)

16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500

جنس هادی

آلومینیومی
