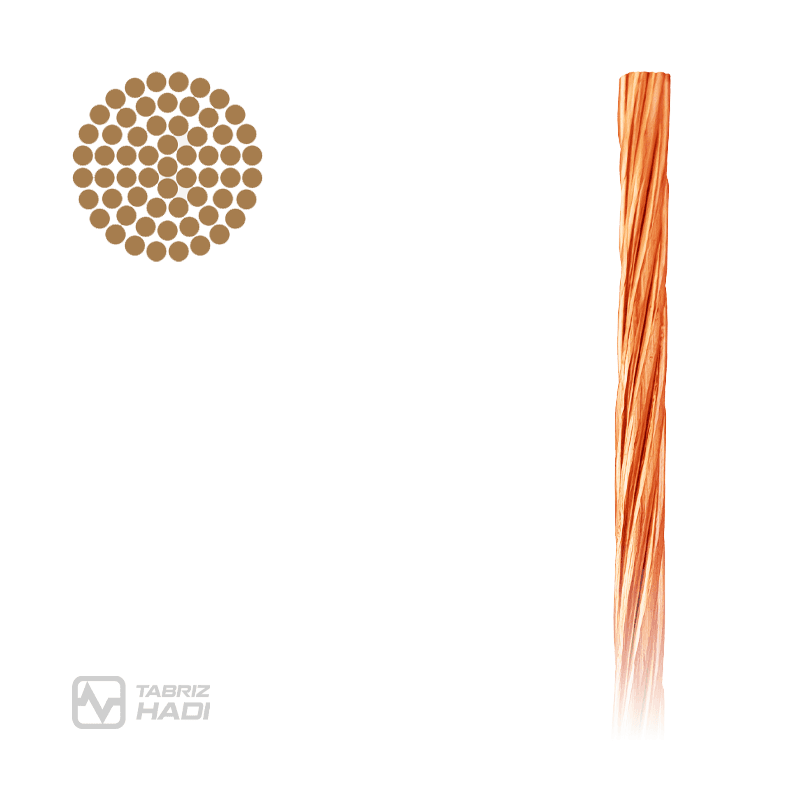

هادی هوایی یا سیم هوایی مسی

این سیم در دهانه های نسبتاً کوتاه، به ویژه خطوط توزیع فشار ضعیف و متوسط، در شرایط آب و هوایی شدید استفاده می شود.

Standard: BS 7884

دانلود کاتالوگ هادی های هوایی تبریز هادی

هادی هوایی یا سیم هوایی مسی

این سیم در دهانه های نسبتاً کوتاه، به ویژه خطوط توزیع فشار ضعیف و متوسط، در شرایط آب و هوایی شدید استفاده می شود.

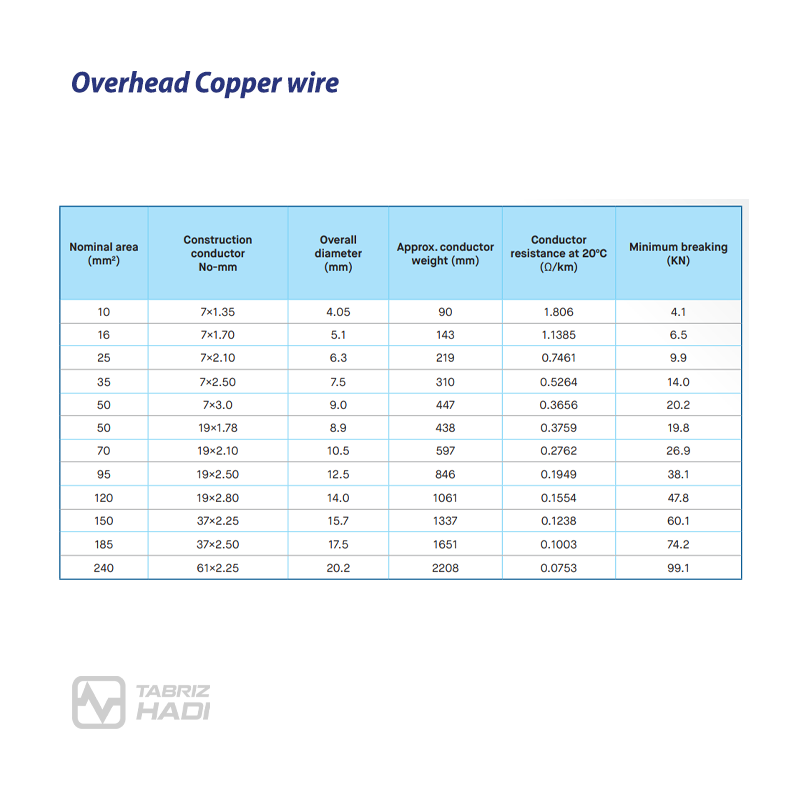

جدول مشخصات کابل:

Nominal area (mm2) Construction conductor No-mm Overall diameter (mm) Approx. conductor weight (mm) Conductor resistance at 20ºC (/km) Minimum breaking (KN)
10 7×1.35 4.05 90 1.806 4.1
16 7×1.70 5.1 143 1.1385 6.5
25 7×2.10 6.3 219 0.7461 9.9
35 7×2.50 7.5 310 0.5264 14.0
50 7×3.0 9.0 447 0.3656 20.2
50 19×1.78 8.9 438 0.3759 19.8
70 19×2.10 10.5 597 0.2762 26.9
95 19×2.50 12.5 846 0.1949 38.1
120 19×2.80 14.0 1061 0.1554 47.8
150 37×2.25 15.7 1337 0.1238 60.1
185 37×2.50 17.5 1651 0.1003 74.2
240 61×2.25 20.2 2208 0.0753 99.1

مشخصات

سایز (mm^2)

10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240

جنس هادی

مسی
