کابل تخت 450/750v و 300/500v با هادی مسی و عایق PVC روکش دار

از این نوع کابل ها برای انتقال سیگنال های الکتریکی و اغلب در تجهیزات مکانیکی که دارای حرکت خطی پیوسته به جلو و عقب هستند استفاده می شود. اندازه مشخصی از آن نیز معمولاً در سیستم های آسانسور مورد استفاده قرار می گیرد.

Standard: ISIRI 3084 & ISIRI 607-6
H07VV-F   H05VV-F

دانلود کاتالوگ کابل های تخت

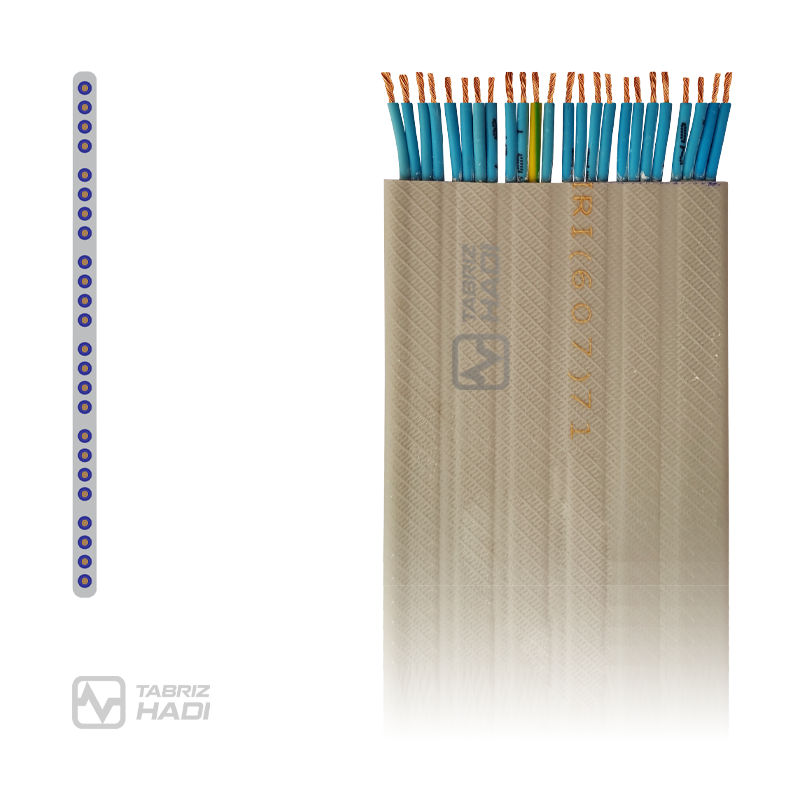

کابل تخت ۴۵۰/750v و ۳۰۰/500v تبریز هادی با هادی مسی و عایق PVC روکش دار

از این نوع کابل ها برای انتقال سیگنال های الکتریکی و اغلب در تجهیزات مکانیکی که دارای حرکت خطی پیوسته به جلو و عقب هستند استفاده می شود. اندازه مشخصی از آن نیز معمولاً در سیستم های آسانسور مورد استفاده قرار می گیرد.

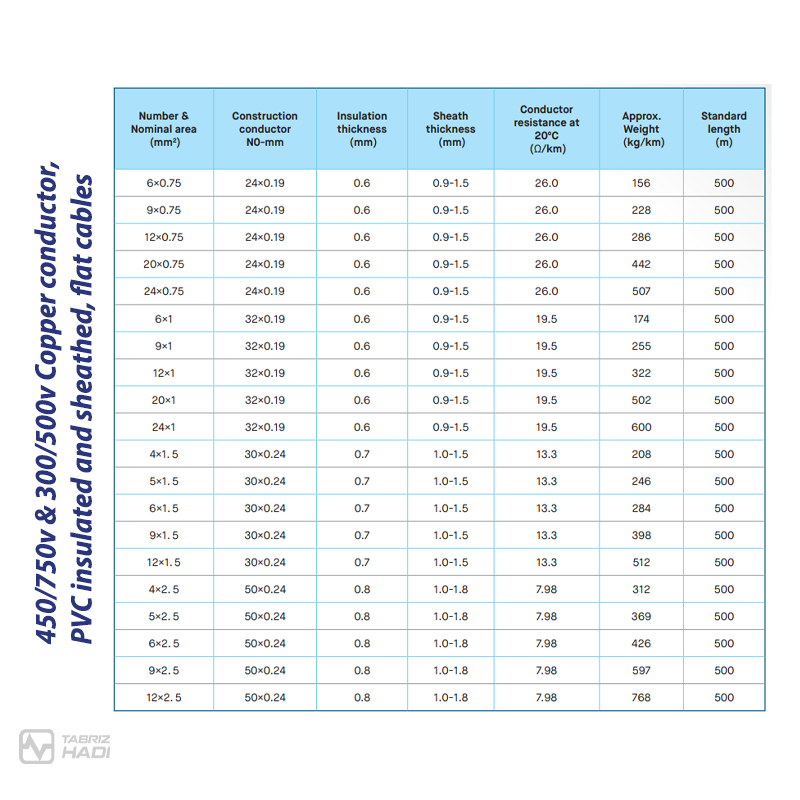

جدول مشخصات کابل:

Number & Nominal area (mm۲) Construction conductor N0-mm Insulationthickness (mm) Sheath thickness(mm) Conductor resistance at 20ºC(/km) Approx. Weight (kg/km) Standard length (m)
۶×۰.۷۵ ۲۴×۰.۱۹ ۰.۶ ۰.۹-۱.۵ ۲۶.۰ ۱۵۶ ۵۰۰
۹×۰.۷۵ ۲۴×۰.۱۹ ۰.۶ ۰.۹-۱.۵ ۲۶.۰ ۲۲۸ ۵۰۰
۱۲×۰.۷۵ ۲۴×۰.۱۹ ۰.۶ ۰.۹-۱.۵ ۲۶.۰ ۲۸۶ ۵۰۰
۲۰×۰.۷۵ ۲۴×۰.۱۹ ۰.۶ ۰.۹-۱.۵ ۲۶.۰ ۴۴۲ ۵۰۰
۲۴×۰.۷۵ ۲۴×۰.۱۹ ۰.۶ ۰.۹-۱.۵ ۲۶.۰ ۵۰۷ ۵۰۰
۶×۱ ۳۲×۰.۱۹ ۰.۶ ۰.۹-۱.۵ ۱۹.۵ ۱۷۴ ۵۰۰
۹×۱ ۳۲×۰.۱۹ ۰.۶ ۰.۹-۱.۵ ۱۹.۵ ۲۵۵ ۵۰۰
۱۲×۱ ۳۲×۰.۱۹ ۰.۶ ۰.۹-۱.۵ ۱۹.۵ ۳۲۲ ۵۰۰
۲۰×۱ ۳۲×۰.۱۹ ۰.۶ ۰.۹-۱.۵ ۱۹.۵ ۵۰۲ ۵۰۰
۲۴×۱ ۳۲×۰.۱۹ ۰.۶ ۰.۹-۱.۵ ۱۹.۵ ۶۰۰ ۵۰۰
۴×۱. ۵ ۳۰×۰.۲۴ ۰.۷ ۱.۰-۱.۵ ۱۳.۳ ۲۰۸ ۵۰۰
۵×۱. ۵ ۳۰×۰.۲۴ ۰.۷ ۱.۰-۱.۵ ۱۳.۳ ۲۴۶ ۵۰۰
۶×۱. ۵ ۳۰×۰.۲۴ ۰.۷ ۱.۰-۱.۵ ۱۳.۳ ۲۸۴ ۵۰۰
۹×۱. ۵ ۳۰×۰.۲۴ ۰.۷ ۱.۰-۱.۵ ۱۳.۳ ۳۹۸ ۵۰۰
۱۲×۱. ۵ ۳۰×۰.۲۴ ۰.۷ ۱.۰-۱.۵ ۱۳.۳ ۵۱۲ ۵۰۰
۴×۲. ۵ ۵۰×۰.۲۴ ۰.۸ ۱.۰-۱.۸ ۷.۹۸ ۳۱۲ ۵۰۰
۵×۲. ۵ ۵۰×۰.۲۴ ۰.۸ ۱.۰-۱.۸ ۷.۹۸ ۳۶۹ ۵۰۰
۶×۲. ۵ ۵۰×۰.۲۴ ۰.۸ ۱.۰-۱.۸ ۷.۹۸ ۴۲۶ ۵۰۰
۹×۲. ۵ ۵۰×۰.۲۴ ۰.۸ ۱.۰-۱.۸ ۷.۹۸ ۵۹۷ ۵۰۰
۱۲×۲. ۵ ۵۰×۰.۲۴ ۰.۸ ۱.۰-۱.۸ ۷.۹۸ ۷۶۸ ۵۰۰



مشخصات

رنگ روکش

خاکستری

مقدار (متر)

مقدار سفارشی (مقدار را در کادر زیر وارد کنید), 1000, 2000, 3000, 4000, 5000, 6000

ولتاژ

0.6/1KV

ولتاژ تست

3.5KV/5min
