کابل قدرت تک رشته 0.6/1KV با هادی مسی و عایق PVC روکش دار

برای روشنایی و برق در خطوط توزیع مسکونی، تجاری و صنعتی استفاده می شود.

Standard: IEC 60502-1 & ISIRI 3569-1
H1VV-U H1VV-R

دانلود کاتالوگ کابل های قدرت تبریز هادی

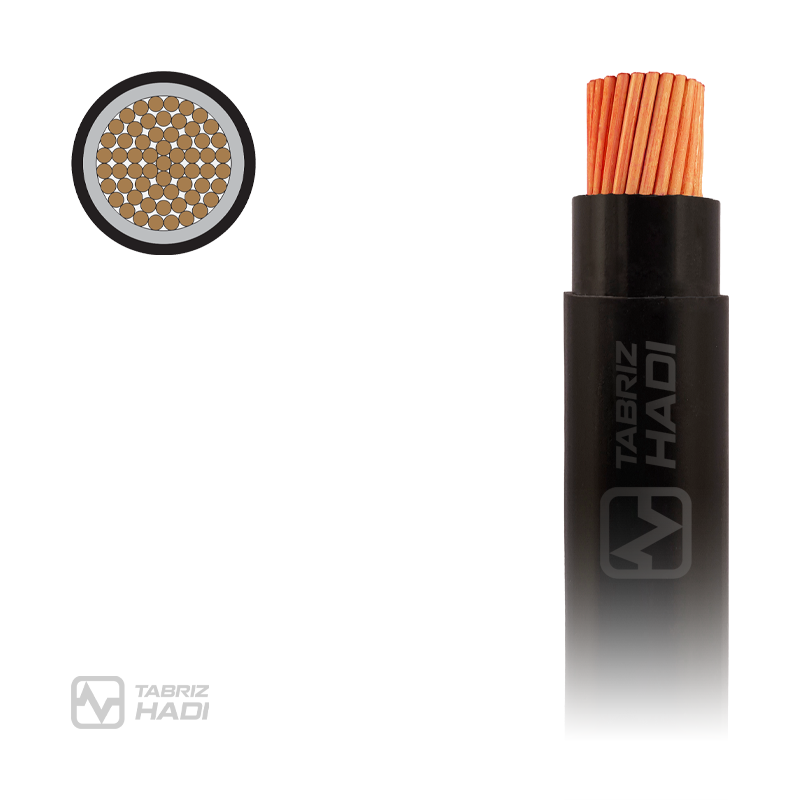

کابل قدرت تک رشته ۰.۶/1KV تبریز هادی با هادی مسی و عایق PVC روکش دار

برای روشنایی و برق در خطوط توزیع مسکونی، تجاری و صنعتی استفاده می شود.

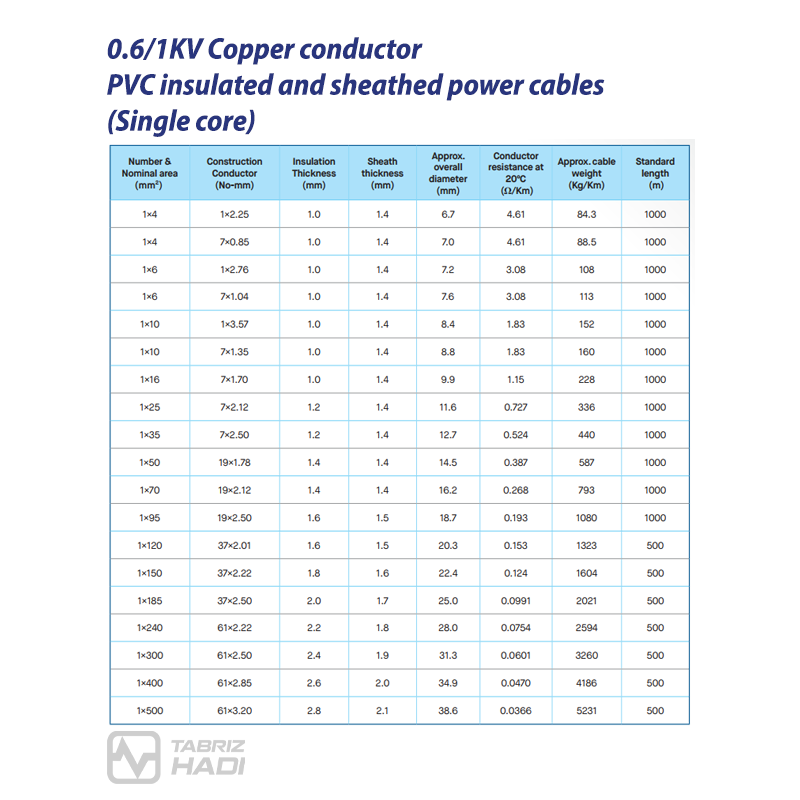

جدول مشخصات سیم:

Number &Nominal area (mm۲) Construction Conductor (No-mm) Insulation Thickness (mm) Sheath thickness (mm) Approx. overall diameter (mm) Conductor resistance at 20ºC(Ω/Km) Approx. cable weight (Kg/Km) Standard length(m)
۱×۴ ۱×۲.۲۵ ۱.۰ ۱.۴ ۶.۷ ۴.۶۱ ۸۴.۳ ۱۰۰۰
۱×۴ ۷×۰.۸۵ ۱.۰ ۱.۴ ۷.۰ ۴.۶۱ ۸۸.۵ ۱۰۰۰
۱×۶ ۱×۲.۷۶ ۱.۰ ۱.۴ ۷.۲ ۳.۰۸ ۱۰۸ ۱۰۰۰
۱×۶ ۷×۱.۰۴ ۱.۰ ۱.۴ ۷.۶ ۳.۰۸ ۱۱۳ ۱۰۰۰
۱×۱۰ ۱×۳.۵۷ ۱.۰ ۱.۴ ۸.۴ ۱.۸۳ ۱۵۲ ۱۰۰۰
۱×۱۰ ۷×۱.۳۵ ۱.۰ ۱.۴ ۸.۸ ۱.۸۳ ۱۶۰ ۱۰۰۰
۱×۱۶ ۷×۱.۷۰ ۱.۰ ۱.۴ ۹.۹ ۱.۱۵ ۲۲۸ ۱۰۰۰
۱×۲۵ ۷×۲.۱۲ ۱.۲ ۱.۴ ۱۱.۶ ۰.۷۲۷ ۳۳۶ ۱۰۰۰
۱×۳۵ ۷×۲.۵۰ ۱.۲ ۱.۴ ۱۲.۷ ۰.۵۲۴ ۴۴۰ ۱۰۰۰
۱×۵۰ ۱۹×۱.۷۸ ۱.۴ ۱.۴ ۱۴.۵ ۰.۳۸۷ ۵۸۷ ۱۰۰۰
۱×۷۰ ۱۹×۲.۱۲ ۱.۴ ۱.۴ ۱۶.۲ ۰.۲۶۸ ۷۹۳ ۱۰۰۰
۱×۹۵ ۱۹×۲.۵۰ ۱.۶ ۱.۵ ۱۸.۷ ۰.۱۹۳ ۱۰۸۰ ۱۰۰۰
۱×۱۲۰ ۳۷×۲.۰۱ ۱.۶ ۱.۵ ۲۰.۳ ۰.۱۵۳ ۱۳۲۳ ۵۰۰
۱×۱۵۰ ۳۷×۲.۲۲ ۱.۸ ۱.۶ ۲۲.۴ ۰.۱۲۴ ۱۶۰۴ ۵۰۰
۱×۱۸۵ ۳۷×۲.۵۰ ۲.۰ ۱.۷ ۲۵.۰ ۰.۰۹۹۱ ۲۰۲۱ ۵۰۰
۱×۲۴۰ ۶۱×۲.۲۲ ۲.۲ ۱.۸ ۲۸.۰ ۰.۰۷۵۴ ۲۵۹۴ ۵۰۰
۱×۳۰۰ ۶۱×۲.۵۰ ۲.۴ ۱.۹ ۳۱.۳ ۰.۰۶۰۱ ۳۲۶۰ ۵۰۰
۱×۴۰۰ ۶۱×۲.۸۵ ۲.۶ ۲.۰ ۳۴.۹ ۰.۰۴۷۰ ۴۱۸۶ ۵۰۰
۱×۵۰۰ ۶۱×۳.۲۰ ۲.۸ ۲.۱ ۳۸.۶ ۰.۰۳۶۶ ۵۲۳۱ ۵۰۰



مشخصات

سایز (mm^2)

4*1, 6*1, 10*1, 16*1, 25*1, 35*1, 50*1, 70*1, 95*1, 120*1, 150*1, 185*1, 240*1, 300*1, 400*1, 500*1

رنگ روکش

مشکی

ولتاژ

0.6/1KV

ولتاژ تست

3.5KV/5min

جنس هادی

مسی
