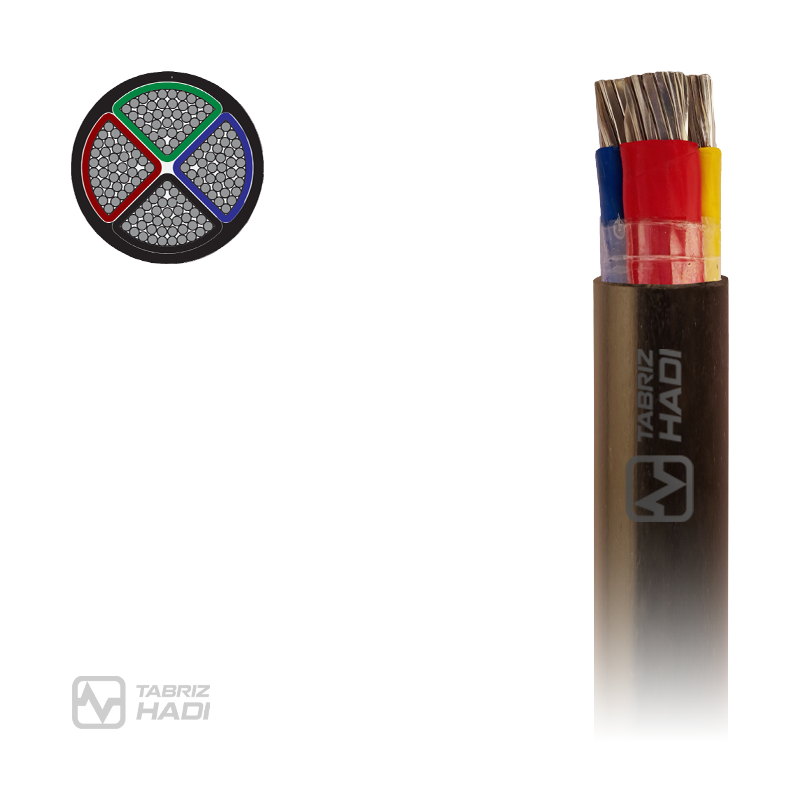

کابل قدرت چند رشته سکتور ۰.۶/1KV تبریز هادی با هادی آلومینیومی و عایق XLPE با روکش PVC
برای روشنایی و برق در خطوط توزیع مسکونی، تجاری و صنعتی استفاده می شود.

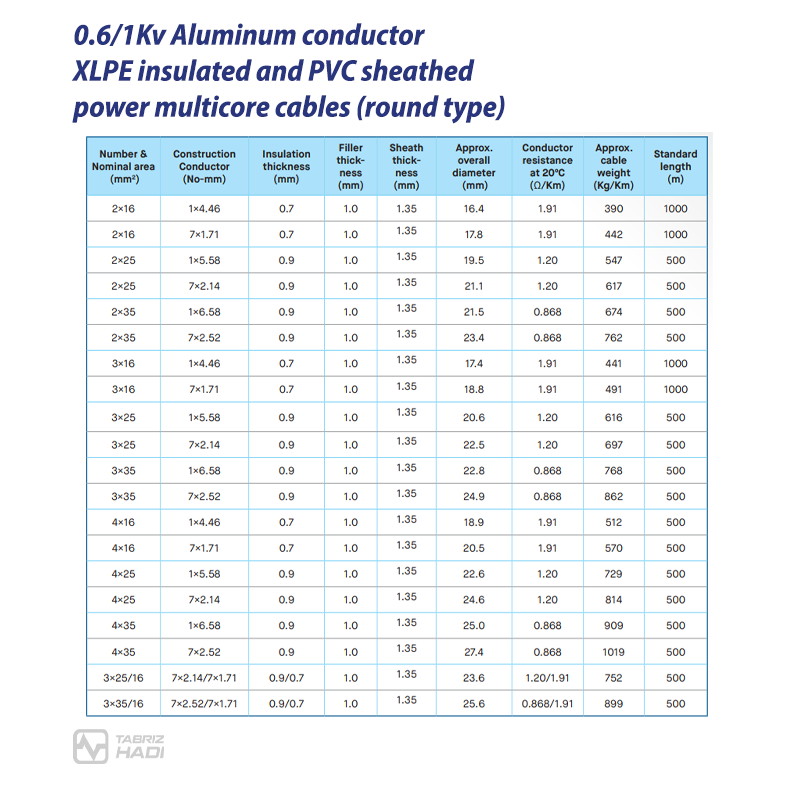

جدول مشخصات کابل:
| Number & Nominal area (mm۲) | Construction Conductor (No-mm) | Insulation thickness (mm) | Filler thickness (mm) | Sheath thickness (mm) | Approx. overalldiameter (mm) | Conductor resistance at 20ºC (Ω/Km) | Approx. cable weight (Kg/Km) | Standard length (m) |
| ۲×۱۶ | ۱×۴.۴۶ | ۰.۷ | ۱.۰ | ۱.۳۵ | ۱۶.۴ | ۱.۹۱ | ۳۹۰ | ۱۰۰۰ |
| ۲×۱۶ | ۷×۱.۷۱ | ۰.۷ | ۱.۰ | ۱.۳۵ | ۱۷.۸ | ۱.۹۱ | ۴۴۲ | ۱۰۰۰ |
| ۲×۲۵ | ۱×۵.۵۸ | ۰.۹ | ۱.۰ | ۱.۳۵ | ۱۹.۵ | ۱.۲۰ | ۵۴۷ | ۵۰۰ |
| ۲×۲۵ | ۷×۲.۱۴ | ۰.۹ | ۱.۰ | ۱.۳۵ | ۲۱.۱ | ۱.۲۰ | ۶۱۷ | ۵۰۰ |
| ۲×۳۵ | ۱×۶.۵۸ | ۰.۹ | ۱.۰ | ۱.۳۵ | ۲۱.۵ | ۰.۸۶۸ | ۶۷۴ | ۵۰۰ |
| ۲×۳۵ | ۷×۲.۵۲ | ۰.۹ | ۱.۰ | ۱.۳۵ | ۲۳.۴ | ۰.۸۶۸ | ۷۶۲ | ۵۰۰ |
| ۳×۱۶ | ۱×۴.۴۶ | ۰.۷ | ۱.۰ | ۱.۳۵ | ۱۷.۴ | ۱.۹۱ | ۴۴۱ | ۱۰۰۰ |
| ۳×۱۶ | ۷×۱.۷۱ | ۰.۷ | ۱.۰ | ۱.۳۵ | ۱۸.۸ | ۱.۹۱ | ۴۹۱ | ۱۰۰۰ |
| ۳×۲۵ | ۱×۵.۵۸ | ۰.۹ | ۱.۰ | ۱.۳۵ | ۲۰.۶ | ۱.۲۰ | ۶۱۶ | ۵۰۰ |
| ۳×۲۵ | ۷×۲.۱۴ | ۰.۹ | ۱.۰ | ۱.۳۵ | ۲۲.۵ | ۱.۲۰ | ۶۹۷ | ۵۰۰ |
| ۳×۳۵ | ۱×۶.۵۸ | ۰.۹ | ۱.۰ | ۱.۳۵ | ۲۲.۸ | ۰.۸۶۸ | ۷۶۸ | ۵۰۰ |
| ۳×۳۵ | ۷×۲.۵۲ | ۰.۹ | ۱.۰ | ۱.۳۵ | ۲۴.۹ | ۰.۸۶۸ | ۸۶۲ | ۵۰۰ |
| ۴×۱۶ | ۱×۴.۴۶ | ۰.۷ | ۱.۰ | ۱.۳۵ | ۱۸.۹ | ۱.۹۱ | ۵۱۲ | ۵۰۰ |
| ۴×۱۶ | ۷×۱.۷۱ | ۰.۷ | ۱.۰ | ۱.۳۵ | ۲۰.۵ | ۱.۹۱ | ۵۷۰ | ۵۰۰ |
| ۴×۲۵ | ۱×۵.۵۸ | ۰.۹ | ۱.۰ | ۱.۳۵ | ۲۲.۶ | ۱.۲۰ | ۷۲۹ | ۵۰۰ |
| ۴×۲۵ | ۷×۲.۱۴ | ۰.۹ | ۱.۰ | ۱.۳۵ | ۲۴.۶ | ۱.۲۰ | ۸۱۴ | ۵۰۰ |
| ۴×۳۵ | ۱×۶.۵۸ | ۰.۹ | ۱.۰ | ۱.۳۵ | ۲۵.۰ | ۰.۸۶۸ | ۹۰۹ | ۵۰۰ |
| ۴×۳۵ | ۷×۲.۵۲ | ۰.۹ | ۱.۰ | ۱.۳۵ | ۲۷.۴ | ۰.۸۶۸ | ۱۰۱۹ | ۵۰۰ |
| ۳×۲۵/۱۶ | ۷×۲.۱۴/۷×۱.۷۱ | ۰.۹/۰.۷ | ۱.۰ | ۱.۳۵ | ۲۳.۶ | ۱.۲۰/۱.۹۱ | ۷۵۲ | ۵۰۰ |
| ۳×۳۵/۱۶ | ۷×۲.۵۲/۷×۱.۷۱ | ۰.۹/۰.۷ | ۱.۰ | ۱.۳۵ | ۲۵.۶ | ۰.۸۶۸/۱.۹۱ | ۸۹۹ | ۵۰۰ |
