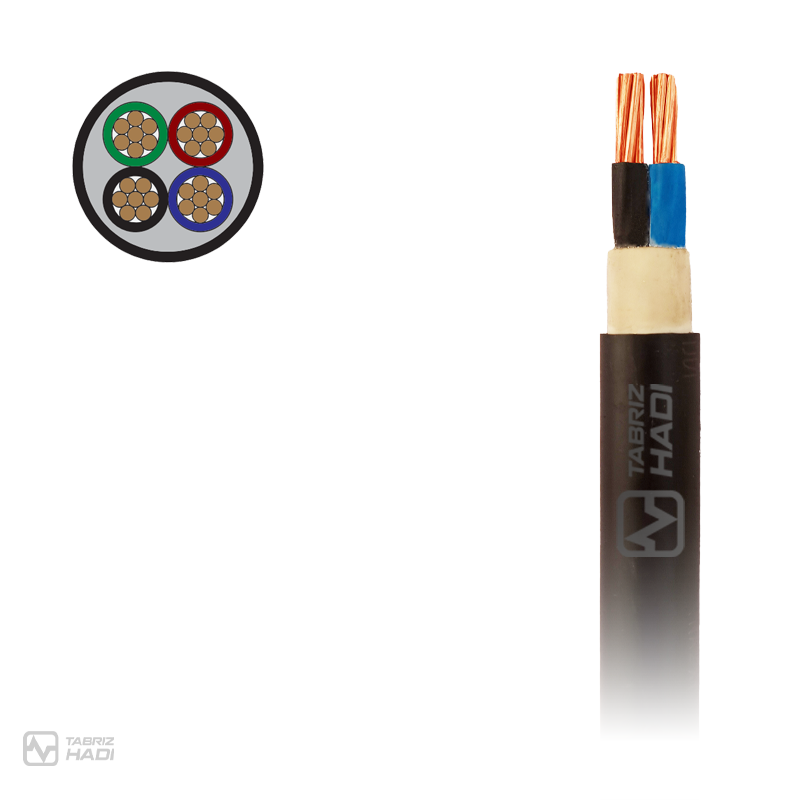

کابل قدرت چند رشته گرد 0.6/1KV با هادی مسی و عایق XLPE با روکش دار PVC

برای روشنایی و برق در خطوط توزیع مسکونی، تجاری و صنعتی استفاده می شود.

Standard: IEC 60502-1 & ISIRI 3569-1
H1ZV-U H1ZV-R

دانلود کاتالوگ کابل های قدرت تبریز هادی

شناسه محصول: PC-008 دسته: , برچسب: , , , , , , , , , , , ,

کابل قدرت چند رشته گرد ۰.۶/1KV تبریز هادی با هادی مسی و عایق XLPE با روکش دار PVC

برای روشنایی و برق در خطوط توزیع مسکونی، تجاری و صنعتی استفاده می شود.

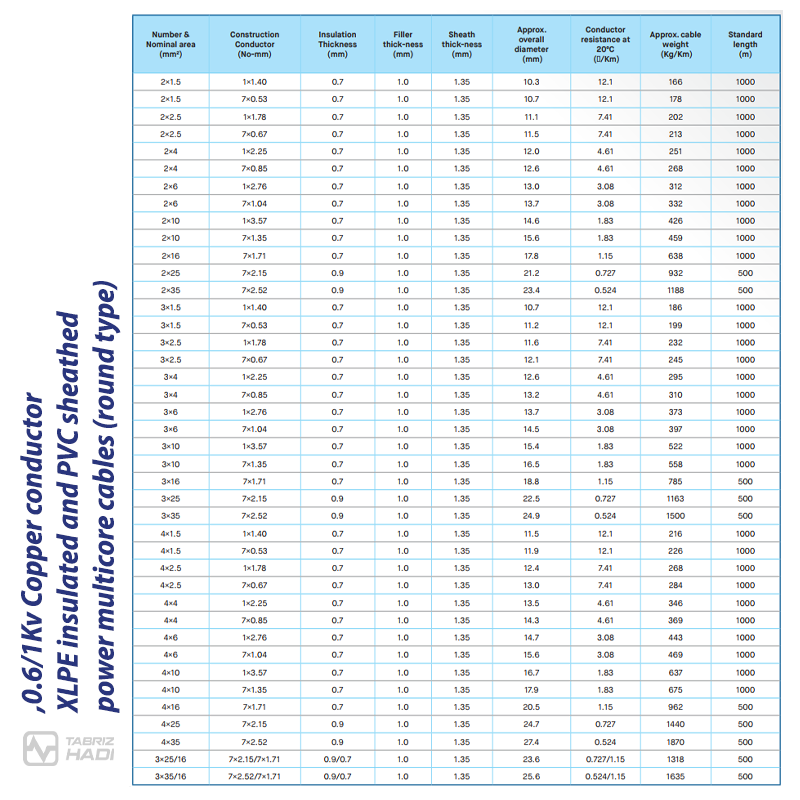

جدول مشخصات کابل:

Number & Nominal area (mm۲) Construction Conductor (No-mm) Insulation Thickness (mm) Filler thick-ness (mm) Sheath thick-ness (mm) Approx. overall diameter (mm) Conductor resistance at 20ºC(Ω/Km) Approx. cable weight (Kg/Km) Standard length (m)
۲×۱.۵ ۱×۱.۴۰ ۰.۷ ۱.۰ ۱.۳۵ ۱۰.۳ ۱۲.۱ ۱۶۶ ۱۰۰۰
۲×۱.۵ ۷×۰.۵۳ ۰.۷ ۱.۰ ۱.۳۵ ۱۰.۷ ۱۲.۱ ۱۷۸ ۱۰۰۰
۲×۲.۵ ۱×۱.۷۸ ۰.۷ ۱.۰ ۱.۳۵ ۱۱.۱ ۷.۴۱ ۲۰۲ ۱۰۰۰
۲×۲.۵ ۷×۰.۶۷ ۰.۷ ۱.۰ ۱.۳۵ ۱۱.۵ ۷.۴۱ ۲۱۳ ۱۰۰۰
۲×۴ ۱×۲.۲۵ ۰.۷ ۱.۰ ۱.۳۵ ۱۲.۰ ۴.۶۱ ۲۵۱ ۱۰۰۰
۲×۴ ۷×۰.۸۵ ۰.۷ ۱.۰ ۱.۳۵ ۱۲.۶ ۴.۶۱ ۲۶۸ ۱۰۰۰
۲×۶ ۱×۲.۷۶ ۰.۷ ۱.۰ ۱.۳۵ ۱۳.۰ ۳.۰۸ ۳۱۲ ۱۰۰۰
۲×۶ ۷×۱.۰۴ ۰.۷ ۱.۰ ۱.۳۵ ۱۳.۷ ۳.۰۸ ۳۳۲ ۱۰۰۰
۲×۱۰ ۱×۳.۵۷ ۰.۷ ۱.۰ ۱.۳۵ ۱۴.۶ ۱.۸۳ ۴۲۶ ۱۰۰۰
۲×۱۰ ۷×۱.۳۵ ۰.۷ ۱.۰ ۱.۳۵ ۱۵.۶ ۱.۸۳ ۴۵۹ ۱۰۰۰
۲×۱۶ ۷×۱.۷۱ ۰.۷ ۱.۰ ۱.۳۵ ۱۷.۸ ۱.۱۵ ۶۳۸ ۱۰۰۰
۲×۲۵ ۷×۲.۱۵ ۰.۹ ۱.۰ ۱.۳۵ ۲۱.۲ ۰.۷۲۷ ۹۳۲ ۵۰۰
۲×۳۵ ۷×۲.۵۲ ۰.۹ ۱.۰ ۱.۳۵ ۲۳.۴ ۰.۵۲۴ ۱۱۸۸ ۵۰۰
۳×۱.۵ ۱×۱.۴۰ ۰.۷ ۱.۰ ۱.۳۵ ۱۰.۷ ۱۲.۱ ۱۸۶ ۱۰۰۰
۳×۱.۵ ۷×۰.۵۳ ۰.۷ ۱.۰ ۱.۳۵ ۱۱.۲ ۱۲.۱ ۱۹۹ ۱۰۰۰
۳×۲.۵ ۱×۱.۷۸ ۰.۷ ۱.۰ ۱.۳۵ ۱۱.۶ ۷.۴۱ ۲۳۲ ۱۰۰۰
۳×۲.۵ ۷×۰.۶۷ ۰.۷ ۱.۰ ۱.۳۵ ۱۲.۱ ۷.۴۱ ۲۴۵ ۱۰۰۰
۳×۴ ۱×۲.۲۵ ۰.۷ ۱.۰ ۱.۳۵ ۱۲.۶ ۴.۶۱ ۲۹۵ ۱۰۰۰
۳×۴ ۷×۰.۸۵ ۰.۷ ۱.۰ ۱.۳۵ ۱۳.۲ ۴.۶۱ ۳۱۰ ۱۰۰۰
۳×۶ ۱×۲.۷۶ ۰.۷ ۱.۰ ۱.۳۵ ۱۳.۷ ۳.۰۸ ۳۷۳ ۱۰۰۰
۳×۶ ۷×۱.۰۴ ۰.۷ ۱.۰ ۱.۳۵ ۱۴.۵ ۳.۰۸ ۳۹۷ ۱۰۰۰
۳×۱۰ ۱×۳.۵۷ ۰.۷ ۱.۰ ۱.۳۵ ۱۵.۴ ۱.۸۳ ۵۲۲ ۱۰۰۰
۳×۱۰ ۷×۱.۳۵ ۰.۷ ۱.۰ ۱.۳۵ ۱۶.۵ ۱.۸۳ ۵۵۸ ۱۰۰۰
۳×۱۶ ۷×۱.۷۱ ۰.۷ ۱.۰ ۱.۳۵ ۱۸.۸ ۱.۱۵ ۷۸۵ ۵۰۰
۳×۲۵ ۷×۲.۱۵ ۰.۹ ۱.۰ ۱.۳۵ ۲۲.۵ ۰.۷۲۷ ۱۱۶۳ ۵۰۰
۳×۳۵ ۷×۲.۵۲ ۰.۹ ۱.۰ ۱.۳۵ ۲۴.۹ ۰.۵۲۴ ۱۵۰۰ ۵۰۰
۴×۱.۵ ۱×۱.۴۰ ۰.۷ ۱.۰ ۱.۳۵ ۱۱.۵ ۱۲.۱ ۲۱۶ ۱۰۰۰
۴×۱.۵ ۷×۰.۵۳ ۰.۷ ۱.۰ ۱.۳۵ ۱۱.۹ ۱۲.۱ ۲۲۶ ۱۰۰۰
۴×۲.۵ ۱×۱.۷۸ ۰.۷ ۱.۰ ۱.۳۵ ۱۲.۴ ۷.۴۱ ۲۶۸ ۱۰۰۰
۴×۲.۵ ۷×۰.۶۷ ۰.۷ ۱.۰ ۱.۳۵ ۱۳.۰ ۷.۴۱ ۲۸۴ ۱۰۰۰
۴×۴ ۱×۲.۲۵ ۰.۷ ۱.۰ ۱.۳۵ ۱۳.۵ ۴.۶۱ ۳۴۶ ۱۰۰۰
۴×۴ ۷×۰.۸۵ ۰.۷ ۱.۰ ۱.۳۵ ۱۴.۳ ۴.۶۱ ۳۶۹ ۱۰۰۰
۴×۶ ۱×۲.۷۶ ۰.۷ ۱.۰ ۱.۳۵ ۱۴.۷ ۳.۰۸ ۴۴۳ ۱۰۰۰
۴×۶ ۷×۱.۰۴ ۰.۷ ۱.۰ ۱.۳۵ ۱۵.۶ ۳.۰۸ ۴۶۹ ۱۰۰۰
۴×۱۰ ۱×۳.۵۷ ۰.۷ ۱.۰ ۱.۳۵ ۱۶.۷ ۱.۸۳ ۶۳۷ ۱۰۰۰
۴×۱۰ ۷×۱.۳۵ ۰.۷ ۱.۰ ۱.۳۵ ۱۷.۹ ۱.۸۳ ۶۷۵ ۱۰۰۰
۴×۱۶ ۷×۱.۷۱ ۰.۷ ۱.۰ ۱.۳۵ ۲۰.۵ ۱.۱۵ ۹۶۲ ۵۰۰
۴×۲۵ ۷×۲.۱۵ ۰.۹ ۱.۰ ۱.۳۵ ۲۴.۷ ۰.۷۲۷ ۱۴۴۰ ۵۰۰
۴×۳۵ ۷×۲.۵۲ ۰.۹ ۱.۰ ۱.۳۵ ۲۷.۴ ۰.۵۲۴ ۱۸۷۰ ۵۰۰
۳×۲۵/۱۶ ۷×۲.۱۵/۷×۱.۷۱ ۰.۹/۰.۷ ۱.۰ ۱.۳۵ ۲۳.۶ ۰.۷۲۷/۱.۱۵ ۱۳۱۸ ۵۰۰
۳×۳۵/۱۶ ۷×۲.۵۲/۷×۱.۷۱ ۰.۹/۰.۷ ۱.۰ ۱.۳۵ ۲۵.۶ ۰.۵۲۴/۱.۱۵ ۱۶۳۵ ۵۰۰







مشخصات

رنگ روکش

مشکی
ولتاژ

0.6/1KV
ولتاژ تست

3.5KV/5min
جنس هادی

مسی
