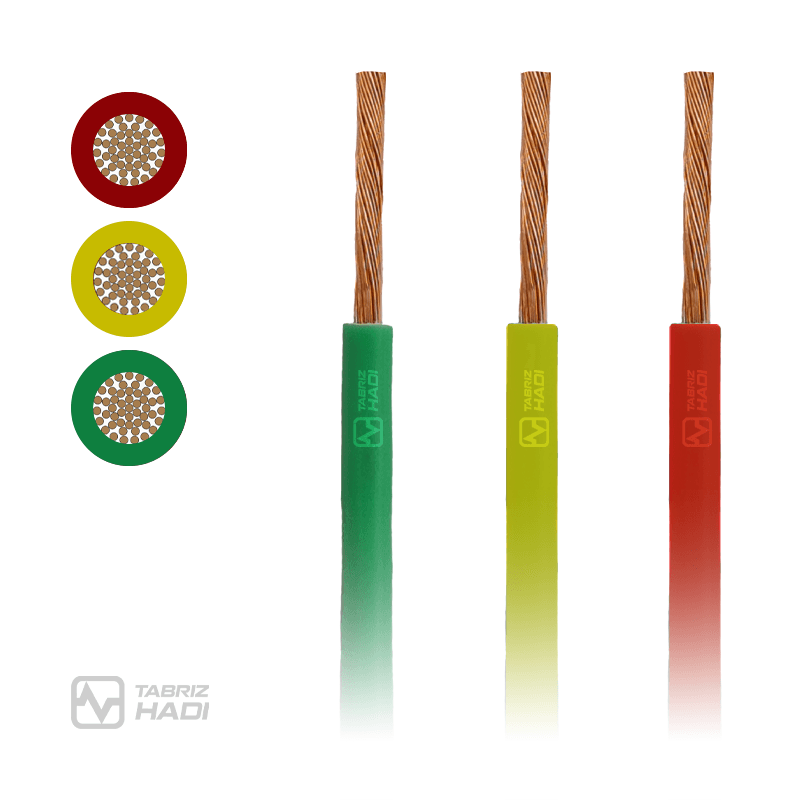

سیم افشان 300/500v و 450/750v با عایق PVC

برای خطوط توزیع داخلی یا سیم کشی دستگاه های الکتریکی تا 750 ولت استفاده می شود.

Standard: IEC 60227 & ISIRI 607
 H05V-K H05V-F H07V-K H07V-F

دانلود کاتالوگ سیم های تبریز هادی

سیم افشان 300/500v و 450/750v تبریز هادی با عایق PVC

برای خطوط توزیع داخلی یا سیم کشی دستگاه های الکتریکی تا 750 ولت استفاده می شود.

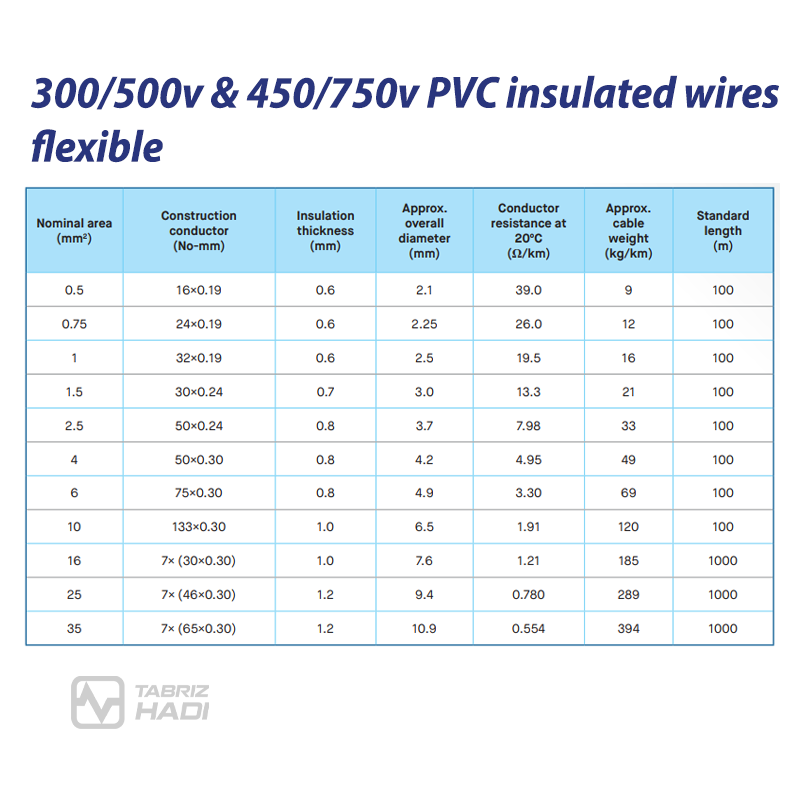

جدول مشخصات سیم:

Nominal area (mm2) Construction conductor (No-mm) Insulation thickness (mm) Approx. overall diameter (mm) Conductor resistance at 20ºC(Ω/km) Approx. cable weight (kg/km) Standard length (m)
0.5 16×0.19 0.6 2.1 39.0 9 100
0.75 24×0.19 0.6 2.25 26.0 12 100
1 32×0.19 0.6 2.5 19.5 16 100
1.5 30×0.24 0.7 3.0 13.3 21 100
2.5 50×0.24 0.8 3.7 7.98 33 100
4 50×0.30 0.8 4.2 4.95 49 100
6 75×0.30 0.8 4.9 3.30 69 100
10 133×0.30 1.0 6.5 1.91 120 100
16 7× (30×0.30) 1.0 7.6 1.21 185 1000
25 7× (46×0.30) 1.2 9.4 0.780 289 1000
35 7× (65×0.30) 1.2 10.9 0.554 394 1000



مشخصات

سایز (mm^2)

0.5, 0.75, 1, 1.5, 2.5, 4, 6, 10, 16, 25, 35

رنگ عایق

زرد, سبز, قرمز

ولتاژ

300/500v, 450/750v

ولتاژ تست

2500v / 5min

جنس هادی

مسی
