سیم نیمه افشان 450/750v با عایق PVC

برای خطوط توزیع داخلی یا سیم کشی دستگاه های الکتریکی تا 750 ولت استفاده می شود.

Standard: IEC 60227 & ISIRI 607
H07V-U

دانلود کاتالوگ سیم های تبریز هادی

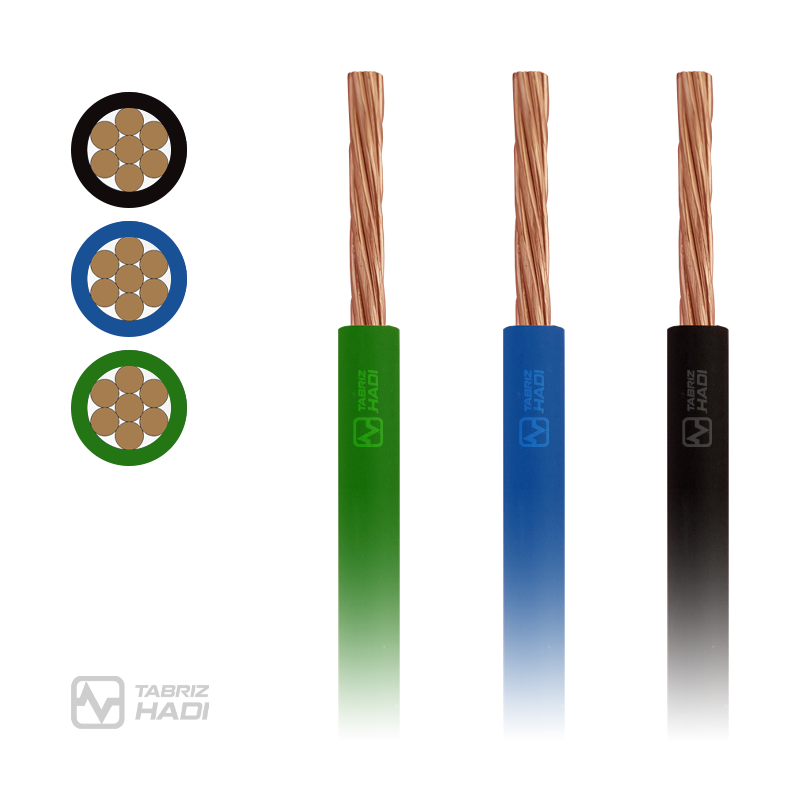

سیم نیمه افشان  450/750v تبریز هادی با عایق PVC

برای خطوط توزیع داخلی یا سیم کشی دستگاه های الکتریکی تا 750 ولت استفاده می شود.

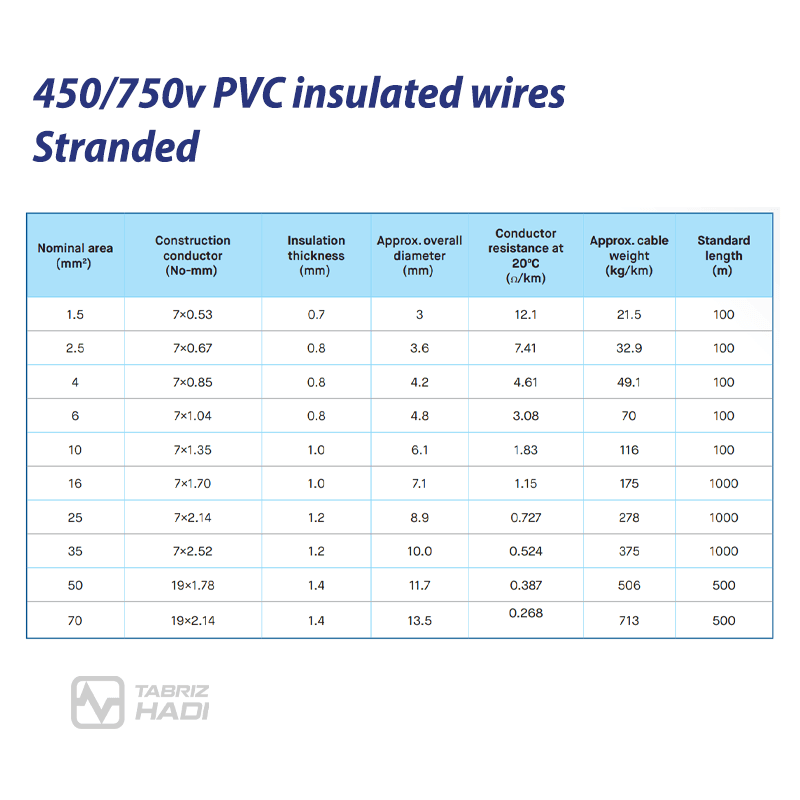

جدول مشخصات سیم:

Nominal area (mm2) Construction conductor (No-mm) Insulation thickness (mm) Approx. overall diameter(mm) Conductor resistance at 20ºC(Ω/km) Approx. cable weight (kg/km) Standard length (m)
1.5 7×0.53 0.7 3 12.1 21.5 100
2.5 7×0.67 0.8 3.6 7.41 32.9 100
4 7×0.85 0.8 4.2 4.61 49.1 100
6 7×1.04 0.8 4.8 3.08 70 100
10 7×1.35 1.0 6.1 1.83 116 100
16 7×1.70 1.0 7.1 1.15 175 1000
25 7×2.14 1.2 8.9 0.727 278 1000
35 7×2.52 1.2 10.0 0.524 375 1000
50 19×1.78 1.4 11.7 0.387 506 500
70 19×2.14 1.4 13.5 0.268 713 500







مشخصات

سایز (mm^2)

1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70

رنگ عایق

آبی, سبز, مشکی

ولتاژ تست

2500v / 5min

ولتاژ

450/750v

جنس هادی

مسی
