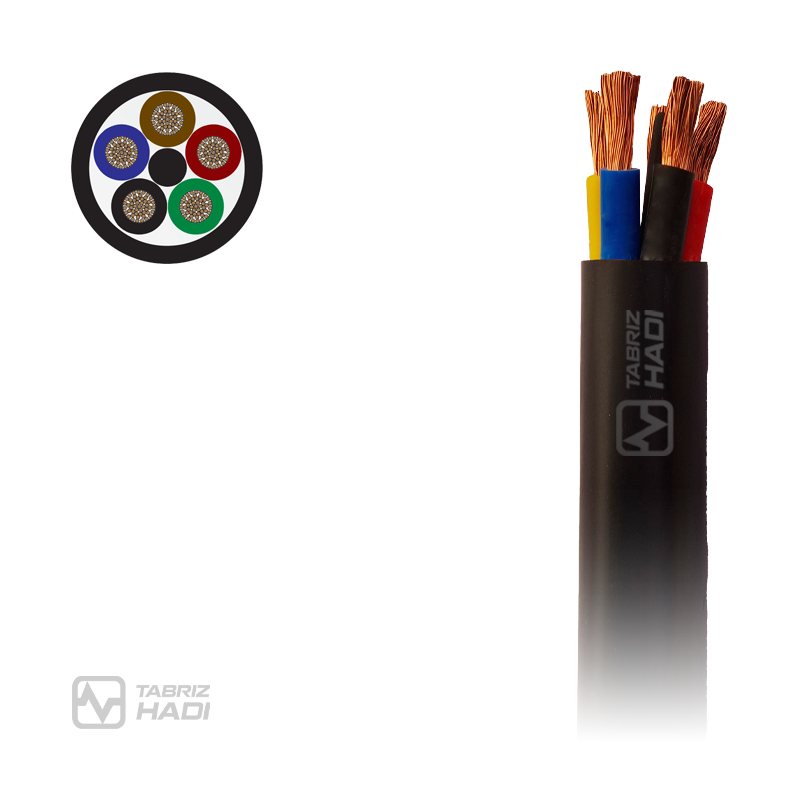

کابل افشان چند رشته 450/750V و 0.6/1kv با هادی مسی و عایق PVC روکش دار

این کابل به طور کلی برای اتصال دستگاه های الکتریکی قابل حمل تا 1kv به عنوان سیم اصلی منبع تغذیه در کارخانه، معدن و مزرعه استفاده می شود.

Standard: IEC 60227 & ISIRI 607-6 & ISIRI 607-71C & ISIRI 3569-1
  H07VV-F & H1VV-F

دانلود کاتالوگ کابل های افشان

کابل افشان چند رشته 450/750V و 0.6/1kv تبریز هادی با هادی مسی و عایق PVC روکش دار

این کابل به طور کلی برای اتصال دستگاه های الکتریکی قابل حمل تا 1kv به عنوان سیم اصلی منبع تغذیه در کارخانه، معدن و مزرعه استفاده می شود.

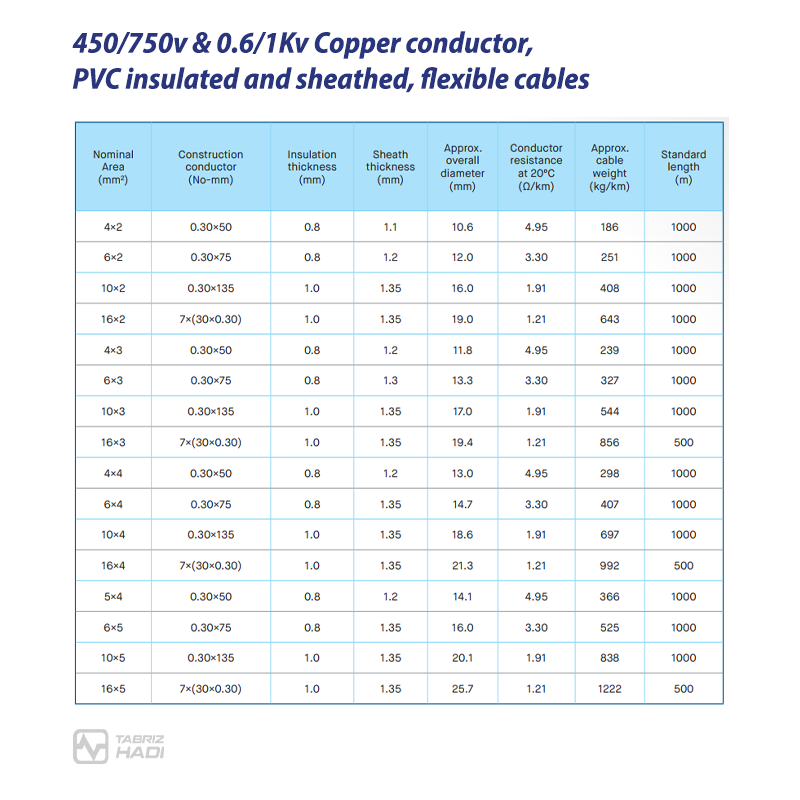

جدول مشخصات کابل:

Nominal Area (mm2) Construction conductor (No-mm) Insulation thickness (mm) Sheath thickness (mm) Approx. overall diameter (mm) Conductor resistance at 20ºC (Ω/km) Approx. cable weight (kg/km) Standard length (m)
4×2 0.30×50 0.8 1.1 10.6 4.95 186 1000
6×2 0.30×75 0.8 1.2 12.0 3.30 251 1000
10×2 0.30×135 1.0 1.35 16.0 1.91 408 1000
16×2 7×(30×0.30) 1.0 1.35 19.0 1.21 643 1000
4×3 0.30×50 0.8 1.2 11.8 4.95 239 1000
6×3 0.30×75 0.8 1.3 13.3 3.30 327 1000
10×3 0.30×135 1.0 1.35 17.0 1.91 544 1000
16×3 7×(30×0.30) 1.0 1.35 19.4 1.21 856 500
4×4 0.30×50 0.8 1.2 13.0 4.95 298 1000
6×4 0.30×75 0.8 1.35 14.7 3.30 407 1000
10×4 0.30×135 1.0 1.35 18.6 1.91 697 1000
16×4 7×(30×0.30) 1.0 1.35 21.3 1.21 992 500
5×4 0.30×50 0.8 1.2 14.1 4.95 366 1000
6×5 0.30×75 0.8 1.35 16.0 3.30 525 1000
10×5 0.30×135 1.0 1.35 20.1 1.91 838 1000
16×5 7×(30×0.30) 1.0 1.35 25.7 1.21 1222 500



مشخصات

رنگ روکش

مشکی

ولتاژ

0.6/1KV, 450/750v

ولتاژ تست

3.5KV/5min

جنس هادی

مسی
